| J611F-1 Series Pneumatic Angle Seat Valve | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Applications 1.The valve is a 2/2-way pneumatically actuated piston valve for liquids, gases, steam and some aggressive fluids (vacuum services also.). 2.The superior design of the piston is unique to the market, enabling the plug to retract farther from the flow path, ensuring the highest flow capacity. 3.Widely applied on air drying equipment, sterilizers, autoclaves, pollution control equipment, process control applications, laundry equipment, textile dyeing & drying, bottling & dispensing equipment, industrial compressors. Features 1.Spring return normally closed, single acting. 2.Easy to install, infinitely rotable actuator allows pneumatic connection in any position. 3.With pilot air pressure, zero leakage. 4.Maintenance-free actuator with long-life piston ring and high reliability. 5.50% higher flow rate than globe valves. 6.Many types of connection, such as screw thread, flange, welding. Special order ● Control function: normally open(on request). ● Double acting type actuator with no spring return. ● Electronic position feedback ● Manual emergency switch ● PPS actuator outer shell can adapt to +5~+130℃ ● Pilot valve is suitable for Numar adaptor. Technical specification
Item Parameter Nominal diameter (mm) 15 20 25 32 40 50 Orifice size (mm) 13 20 25 32 40 50 Kv (m3/h) 4.2 8 19 27.5 42 52 Operating pressure (MPa) 0～1.6 Medium temperature (℃) -10～＋180 Ambient temperature (℃) -10～＋60 Control medium Neutral gas, air Leakage (ml/min) 0 Seal material PTFE Flow direction Above seat

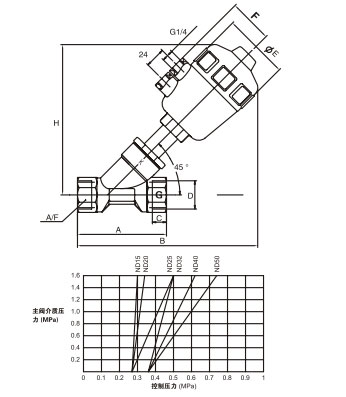

Outline dimension
Port size (G/NPT) Actuator size φmm A B C E F H A/F Min. Pilot pressure (MPa) 1/2 φ50 85 173 12 64 44 147 27 0.27～0.30 3/4 φ50 95 178 12 64 44 157 32 0.27～0.34 1 φ50 105 190 14 64 44 165 41 0.27～0.50 11/4 φ63 120 226 16 80 52 186 50 0.36～0.50 11/2 φ63 130 230 18 80 52 189 55 0.36～0.62 2 φ80 150 270 20 101 60 225 70 0.36～0.74 21/2 φ80 185 300 20 101 60 240 85 0.36～1.0 3 Φ100 222 380 25 126 75 305 105 0.36～1.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
