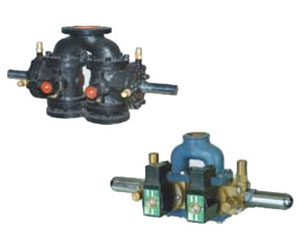

ZDF-Z组合多功能电磁阀

★产品优点

▲ 省去了三倍数目的手动阀、单向阀和大量的三通弯头等管道配件

▲ 省去了单独安装的止回阀]

▲ 体积小、安装方便、成本低

▲ 应用灵活、通用性强

★产品特点

取代了原来分散安装的两只电磁阀

革除了旁路隔离安装管路

具有多功能电磁阀的一切功能

可方便地组合成四种不同流路结构型式

具有止回功能

★结构原理

ZDF-Z（原型号为ZZF）系列组合电磁阀由两只同一通径的ZDF系列多功能电磁

阀组合而成，技术参数请参阅ZDF系列多功能电磁阀，每只电磁阀温度组别可以相同，

亦可以不同。四种不同形式的流路，结构由不同的进出口接头来实现。

★技术参数

型号	结构形式	通道		组合接头		用途	示例	原管路	组合阀管路
型号	结构形式	进口	出口	进口	出口	用途	示例	原管路	组合阀管路
ZDF-Z1/1	一进一出多位结构	1	1	U	U	进行多位调节自动控制流量	锅炉给水的多位调节
ZDF-Z1/2	一进二出分配结构	1	2	U	H	一条总管向二支管分配	同一流体的输送分配
ZDF-Z2/1	二进一出汇流结构	2	1	H	U	控制两种介质获得一个参数	控制蒸汽加热和冷水冷却来调节温度
ZDF-Z2/2	二进二出多路结构	2	2	H	H	分别控制两条管道获得二个参数	一阀通蒸汽控温度另一阀通水控液位

★连接尺寸

公称通径mm	15	20	25	32	40	50	65	80	100
W₁	330	330	344	388	478	504	683	810	937
W₂	64	64	72	78	88	100	180	200	225
L1（一进一出）	196	196	200	243	300	344	378	500	550
L2（二进一出）	136	136	149	171	220	250	336	410	475
L3(二进二出)	76	76	88	100	140	156	294	320	400

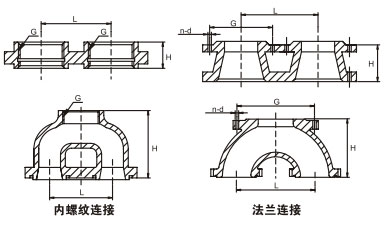

★外形尺寸

U形接头	公称通径	15	20	25	32	40	50	65	80	100
	连接形式	内螺纹						法兰
	H	75	75	77	88	105	122	130	160	175
	L	64	64	72	78	88	100	180	200	225
	G	G3/4	G1	G11/4	G11/2	G2	G21/2	φ160	φ180	φ210
	n-d	/	/	/	/	/	/	8-φ18	8-φ18	8-φ18
H型接头	公称通径	15	20	25	32	40	50	65	80	100
	连接形式	内螺纹						法兰
	H	16.5	16.5	18	18	27	29	88	70	100
	L	64	64	72	78	88	100	180	200	225
	G	G¹/2	G³/4	G1	G1¹/4	G1¹/2	G2	φ145	φ160	φ180
	n-d							8-φ18	16-φ18	16-φ18
