★产品用途
凡需过滤且可用自身介质冲洗的管道都要用到，是自动阀及装置的必备配件。并且兼具阀门开关功能。
★产品特点
功 能 多 过滤、反向冲洗滤芯、关闭、阀前旁通和阀后旁通。
管 路 简 可取代三只阀及一只过滤
器，在自动阀前后装上两只本产品，
可取代旁路隔离安装的复杂管路。
使 用 便 不需拆阀就能对滤芯进行
反向冲洗，还起旁通换向作用，且
直通式与角式通用，安装方便。
|
 |
|
★技术参数
|
|
项 目
|
说 明
|
|
公称通径mm
|
50
|
|
介质温度
|
-10～180
|
|
工作压力MPa
|
1.6
|
|
连接形式
|
法兰
|
|
滤网孔径mm
|
0.04～0.8
|
|
工作介质
|
水、汽、油
|
|
|

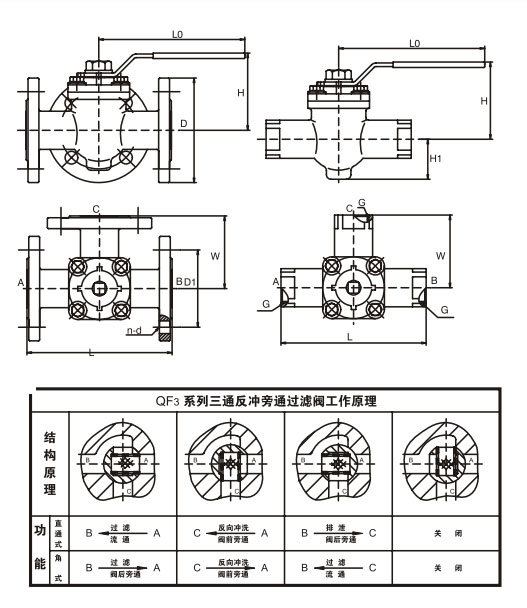

★外形尺寸
|
|
螺纹式
|
型 号
|
DN
|
G
|
L
|
L0
|
W
|
H0
|
H
|
|
QF3S-20
|
20
|
G3/4
|
130
|
152
|
65
|
47
|
73
|
|
QF3S-25
|
25
|
G1
|
160
|
162
|
80
|
47
|
83
|
|
QF3S-40
|
40
|
G11/2
|
200
|
202
|
100
|
57
|
99
|
|
QF3S-50
|
50
|
G2
|
230
|
202
|
115
|
59
|
105
|
法兰式
|
型 号
|
DN
|
D
|
D1
|
n-d
|
L
|
L0
|
W
|
H
|
|
QF3F-20
|
20
|
105
|
75
|
4-φ14
|
190
|
152
|
95
|
73
|
|
QF3F-25
|
25
|
115
|
85
|
4-φ14
|
240
|
162
|
120
|
83
|
|
QF3F-40
|
40
|
145
|
110
|
4-φ18
|
280
|
202
|
140
|
99
|
|
QF3F-50
|
50
|
160
|
125
|
4-φ18
|
320
|
202
|
160
|
105
|
|
QF3F-65
|
65
|
180
|
145
|
4-φ18
|
270
|
202
|
135
|
122
|
|
QF3F-80
|
80
|
195
|
160
|
8-φ18
|
280
|
280
|
140
|
158
|
|
QF3F-100
|
100
|
215
|
180
|
8-φ18
|
300
|
280
|
150
|
158
|
|
|
| |
