● 概述
V71841系列直行程电动角型单座调节阀,配用德国进口PS系列和日本工装3610系列直行程电动执行机构,无需另配伺服放大器,有输入控制信号(4—20mADC或1—5VDC)及单相电源既可控制运转，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小、使用于高压差、高粘度、含有悬浮物和颗粒状物质流体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样使用可调节有较好的稳定性
|
● 技术参数和性能
阀体：形 式：角型单座铸造阀
公称通径：20—300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78—59 JB79—59
材 料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
上阀盖：常温型：-20-+200℃
散 热 型：+200℃-+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨
阀内组件：阀芯组件：上导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0cr18Ni12M02 |
 |
● 主要零件材料及推荐使用温度范围
|
阀体材料 |
公称压力MPa |
介质工作温度℃ |
|
＜
120 |
＜
200 |
＜
250 |
＜
300 |
＜
350 |
＜
400 |
＜
425 |
＜
450 |
＜
475 |
＜
500 |
＜
525 |
＜
550 |
＜
575 |
＜
600 |
|
最大工作压力MPa |
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.0
6.4 |
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
不锈钢ZG1Cr18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
1.9
3.5 |
1.7
3.4 |
1.4
3.2 |
1.1
2.9 |
0.8
2.6 |
● V71841型电动角型调节阀规格参数表
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
6．3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程mm |
10 |
10 |
25 |
40 |
60 |
|
|
|
允许压差MPa |
6．3 |
3．8 |
2．3 |
1．4 |
1．0 |
2．3 |
1．6 |
1．0 |
0．8 |
0．6 |
0．4 |
|
|
|
基本误差% |
±2.5 |
|
回差% |
2.5 |
|
死区% |
1.0 |
|
始终点偏差% |
±2.5 |
|
额定行程偏差% |
2.5 |
|
允许泄漏量Q |
Kv值的0.01% 按GB4213—84标准 |
|
可调范围 |
30:1 |
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
|
381L |
SA-08 |
381LSA
—30 |
381LSB
—30 |
381LSB—50 |
381LSC—65 |
381LSC—160 |
|
公称压力
介质温度
阀体材料 |
1.6MPa |
常温-20℃~+200℃ 铸铁HT200 |
|
4.0MPa |
常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4MPa |
常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

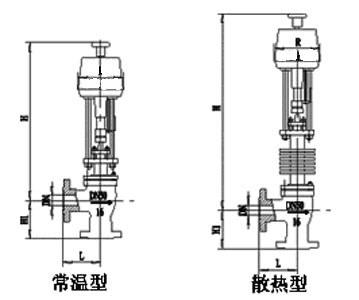

安装尺寸和重量
|
公称通径
DN(mm) |
L(mm) |
H1
mm |
H(mm) |
R
mm |
重量(kg) |
|
PN(Pma) |
常温 |
中温 |
PN1.6
MPa |
|
1.6 |
|
20 |
100 |
100 |
740 |
870 |
176 |
15.5 |
|
25 |
115 |
115 |
740 |
870 |
176 |
25 |
|
32 |
130 |
130 |
785 |
915 |
176 |
27.5 |
|
40 |
130 |
130 |
770 |
900 |
176 |
28.5 |
|
50 |
150 |
150 |
785 |
920 |
176 |
32.5 |
|
65 |
170 |
170 |
915 |
1080 |
225 |
59 |
|
80 |
190 |
190 |
975 |
1140 |
225 |
59 |
|
100 |
215 |
215 |
1035 |
1200 |
225 |
87 |
|
125 |
250 |
250 |
1145 |
1285 |
225 |
133 |
|
150 |
275 |
275 |
1200 |
1340 |
225 |
171 |
|
200 |
325 |
325 |
1255 |
1400 |
225 |
269 | |
| |
