● 概述
V71345/4型直行程分流、合流电动调节阀,由三通分流,合流阀门配用德国进口PS系列或日本工装3610系列电动执行机构组成.电动执行机构内有伺服系统,无需另配伺服放大器,有输入控制信号(4—20mADC或1—5VDC)及单相电源既可控制运转, 实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀在稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
|
● 技术参数和性能
阀体: 形 式：三通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78—59 JB79—59
材 料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
上阀盖：常温型(P)：-20~+200℃
散 热 型：+200℃~+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉编织填料，柔性石墨
阀内组件：阀芯形式：双导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开快关特性
材 料：1Cr18Ni9Ti 0cr18Ni12M02Ti |
 |
● 要零件材料及推荐使用温度范围
|
阀体材料 |
公称压力MPa |
介质工作温度℃ |
|
|
＜
120 |
＜
200 |
＜
250 |
＜
300 |
＜
350 |
＜
400 |
＜
425 |
＜
450 |
＜
475 |
＜
500 |
＜
525 |
＜
550 |
＜
575 |
＜
600 |
|
最大工作压力MPa |
|
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.0
6.4 |
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
不锈钢ZG1Cr18Ni9Ti |
4.0
6.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
1.9
3.5 |
1.7
3.4 |
1.4
3.2 |
1.1
2.9 |
0.8
2.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● V71345/4型直行程分流、合流电动调节阀规格参数表
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径dn(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
20 |
35 |
50 |
75 |
125 |
190 |
300 |
400 |
580 |
900 |
1300 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
允许压差△MPa |
≦公称压力MPa |
|
基本误差% |
±2.5 |
|
回差% |
2.5 |
|
死区% |
1.0 |
|
始终点偏差% |
±2.5 |
|
允许泄漏量Q |
2.5 |
|
可调范围 |
Kv值的0.05% |
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
|
381L |
SA—08 |
381LSA—30 |
381LSB—30 |
381LSB—50 |
381LSC—65 |
381LSC—160 |
|
公乘压力
介质温度
阀体材料 |
1.6MPa |
常温-20℃~+200℃ 铸铁HT200 |
|
4.0 MPa |
常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
6.4 MPa |
常温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|
中温-40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

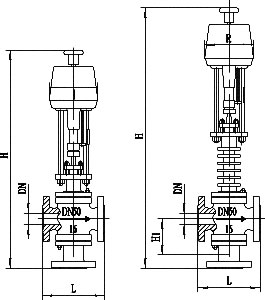

● V71345/4型直行程电动三通合流、分流调节阀外型尺寸表
|
公称通径DN(mm) |
R |
L(mm) |
H(mm) |
H1(mm) |
重量(kg)
(kg) |
|
1.6MPa |
4.0MPa |
6.4MPa |
常温 |
中温 |
1.6 MPa |
4.0 MPa |
6.4 MPa |
|
25 |
176 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
39 |
|
32 |
200 |
210 |
210 |
718 |
848 |
150 |
160 |
170 |
43 |
|
40 |
220 |
230 |
235 |
795 |
925 |
160 |
170 |
180 |
50 |
|
50 |
250 |
255 |
165 |
835 |
960 |
180 |
190 |
200 |
68 |
|
65 |
275 |
285 |
295 |
1067 |
1214 |
200 |
220 |
220 |
85 |
|
80 |
300 |
321 |
320 |
1080 |
1243 |
210 |
230 |
240 |
95 |
|
100 |
350 |
355 |
370 |
1094 |
1257 |
220 |
250 |
260 |
109 |
|
125 |
225 |
410 |
425 |
440 |
1292 |
1492 |
260 |
300 |
300 |
135 |
|
150 |
450 |
460 |
475 |
1321 |
1520 |
280 |
320 |
380 |
400 |
|
200 |
550 |
560 |
570 |
1400 |
1597 |
320 |
380 |
380 |
400 |
|
250 |
670 |
740 |
750 |
|
|
|
|
|
430 | |
