● 概述
V71041型电动隔膜阀,具有机构简单、流路阻力小、流通能力较同口径的其他阀大;微泄漏量,能用于高粘度及有悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强酸,强碱等强腐蚀性介质.由隔膜阀配用德国进口PS系列和日本工装3610系列电动执行机构组成.电动执行机构内有伺服系统,无需配伺服放大器,有输入控制信号(4—20mADC或1—5VDC)及单相电源既可控制运转，实现对压力、流量、温度、液位等参数的调节。
|
● 技术参数和性能
阀体：形 式：直通单座铸造阀
公称通径：15—100mm；公称压力：PN 1.0MPa
连接形式：法兰式按JB78—59 JB79—59
材 料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
上阀盖：常温型：-20-+200℃；压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨
阀内组件：衬里材料：聚四氟乙烯，橡胶，工程塑料。
隔膜材料：聚四氟乙烯，氟橡胶。 |
 |
● V71041型电动隔膜规格参数表
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数Kv |
8 |
12 |
16 |
28 |
60 |
68 |
90 |
160 |
300 |
|
行程mm |
10 |
16 |
25 |
|
|
允许压差△MPa |
1.0 |
0.8 |
0.6 |
0.5 |
0.4 |
|
允许泄漏量Q |
为Kv值的0.1% |
|
配电动执行器型号 |
PSL |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
|
3610L |
3610LSA—30 |
3610LSB—50 |
3610LSC—65 |
|
|
公称压力介质温度 |
常温0℃~+65℃ 铸铁HT0200 |

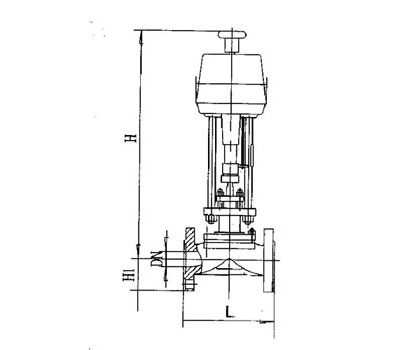

● V71041电动隔膜阀外型尺寸、重量
|
公称通径(mm) |
H1(mm) |
L(mm) |
H(mm) |
重量(kg) |
|
15 |
14.5 |
140 |
578 |
15.5 |
|
20 |
52.5 |
145 |
578 |
16.5 |
|
25 |
57.5 |
155 |
578 |
17.5 |
|
32 |
67.5 |
165 |
578 |
22 |
|
40 |
72.5 |
190 |
602 |
24 |
|
50 |
80 |
210 |
642 |
31 |
|
65 |
90 |
240 |
650 |
54 |
|
80 |
97.5 |
270 |
655 |
59 |
|
100 |
107.5 |
335 |
737 |
73 | |
