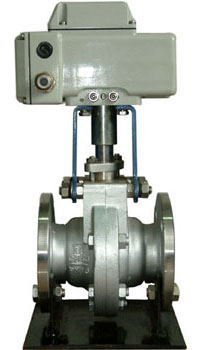

● 概述
V73441型电动球阀采用一体化机构,有输入控制信号(4—20mADC或1—5VDC)及单相电源既可控制运转,具有功能强、性能可靠、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前盖阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
|
● 阀体：
形式：直通铸造或锻造阀、台湾三片式球阀，
公称通径：15——300mm
公称压力：PN1.6、4.0、6.4MPa、31.5MPa
连接形式:法兰按JB78-59 JB79-59
材料:HT200 ZG251 ZG1Cr18Ni9 WCB ZG0Cr17Ni12Mo2 衬制聚四氟乙烯
上阀盖:常温型:-20℃～180℃
散热型:180℃～450℃
低温型：-70℃～80℃
压盖形式:螺栓压紧式
填料:V形聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编制织填料，耐高温碳纤维填料 |
  |
● 电动调节球阀规格参数
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数(Kv) |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
可调动作范围 |
0—90° |
|
允许压差△P |
小于公称压力(1.6MPa) |
|
泄漏量Q |
按API598标准测试 无泄漏 |
|
环境温度℃ |
-20~60℃ |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% |
|
可调范围 |
250:1 |
350:1 |
|
配用执行机构 |
PSQ101,3610RSA—05
YJR—05 YJR—10 |
PSQ201, YJR—20, 3610RSC—30 |
YJR—40
3610RSC—50 |
PSQ701
YJR—60 |
|
配用执行机构 |
PSQ101,3610RSA—05
YJR—05 YJR—10 |
PSQ201, YJR—20, 3610RSC—30 |
YJR—40
3610RSC—50 |
PSQ701
YJR—60 |
● V73411型三块式电动丝扣式球阀外形尺寸
|
公称通径DN |
G |
L |
H |
L1 |
公称通径DN |
G |
L |
H |
L1 |
|
15 |
1/2” |
75 |
275 |
157 |
32 |
11/4” |
40 |
297 |
208 |
|
20 |
3/4” |
80 |
280 |
157 |
40 |
11/2” |
120 |
312 |
208 |
|
25 |
1” |
90 |
287 |
157 |
50 |
2” |
140 |
325 |
208 |
● V73441型电动球阀外形尺寸
|
公称通径
DN/mm |
尺 寸/mm |
|
L |
D1 |
H |
H1 |
L1 |
D1 |
b |
Z-фd1 |
|
压力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
15 |
130/130/140 |
95 |
275 |
48 |
157 |
65 |
14/16/16 |
4-14 |
|
20 |
140/140/150 |
105 |
280 |
53 |
157 |
75 |
14/16/16 |
4-14 |
|
25 |
150/150/165 |
115 |
287 |
58 |
157 |
85 |
14/16/16 |
4-14 |
|
32 |
165/165/180 |
135 |
384 |
68 |
208 |
100 |
16/18/18 |
4-18 |
|
40 |
180/180/200 |
145 |
312 |
73 |
208 |
110 |
16/18/18 |
4-18 |
|
50 |
200/200/220 |
160 |
325 |
80 |
208 |
125 |
16/20/20 |
4-18 |
|
65 |
220/220/250 |
180 |
335 |
90 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
|
80 |
250/250/280 |
195 |
365 |
98 |
256 |
160 |
20/22/22 |
8-18 |
|
100 |
280/280/320 |
215/230/230 |
400 |
120 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
|
125 |
320/320/360 |
245/270/270 |
420 |
140 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
|
150 |
360/360/400 |
280/300/300 |
440 |
167 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
|
200 |
400/400/550 |
335/360/375 |
470 |
210 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
|
250 |
630/630/750 |
405/470/470 |
545 |
|
380 |
|
|
|
|
300 |
750/750/780 |
460/460/530 |
580 |
|
380 |
|
|
|
● V73471超短型电动对夹式球阀外形尺寸
|
公称通径DN |
L |
H |
D |
D1 |
D2 |
b |
f |
L1 |
Z—md |
|
25 |
42 |
287 |
110 |
85 |
85 |
65 |
14/16 |
2 |
4/-m12 |
|
32 |
50 |
297 |
130 |
100 |
100 |
78 |
16/18 |
2 |
4/-m16 |
|
40 |
60 |
312 |
145 |
110 |
110 |
85 |
16/18 |
3 |
4/-m16 |
|
50 |
70 |
325 |
160 |
125 |
125 |
100 |
16/20 |
3 |
4/8-m16 |
|
65 |
95 |
335 |
180 |
145 |
145 |
120 |
18/22 |
3 |
4/8-m16 |
|
80 |
118 |
365 |
190 |
160 |
160 |
135 |
20/22 |
6 |
8-m16 |
|
100 |
140 |
400 |
215/230 |
210/220 |
155/160 |
155/160 |
20/28 |
3 |
8-m16/20 |
注；表根据xx/xx表示压力：1.6MPa/2.5MPa |
