● 概述：

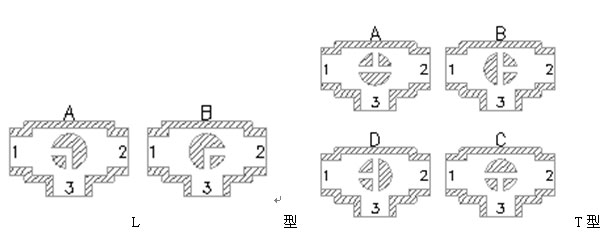

精小型电动三通球阀的的标准球芯有L型三通双口孔道和T 型三口孔道。改变球芯与管道的相对角度，可对三条支管流体实现不同组合的控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道。L型孔道只能连通互相正交的两条管道或切换方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球阀配有双作用或单作用气动执行机构。
|
● 阀体：
型式：两开式铸造球阀
公称通径：15——200mm
公称压力：PN1.6、4.0、6.4MPa
连接形式:法兰标准按JB/T79.1，JB/T79.2
材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介质温度：常温型-40～180℃
填料:含浸聚四氟乙烯填料, 耐高温碳纤维填料 |
 |
● 阀内组件：
球芯型式：T型、L型球芯
球芯材料：不锈钢，304/316
阀座材料：聚四氟乙烯，硬质合金
球芯转角：90º
● 主要技术参数
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系数(Kv) |
100 |
110 |
210 |
330 |
540 |
800 |
1210 |
1870 |
3120 |
5300 |
|
动作范围 |
0-90° |
|
允许压差△P |
小于公称压力（1.6MPa） |
|
泄漏量Q |
按API598标准测试 无泄漏 |
|
环境温度℃ |
-20~60℃ |
|
基本误差 |
±2% |
|
回差 |
±2% |
|
死区 |
1% |
|
可调范围 |
250:1 |
|
配用执行机构 |
YJR10,PSQ101,381RSA—05
381RSA防爆型 |
PSQ201,YJR—20
381RSC—30 |
YJR—40
381RSC—50 |
● 主要外形尺寸
V73644/5 单位：mm
|
代号
DN |
L |
D |
F |
H |
|
25 |
160 |
115 |
164 |
380 |
|
32 |
200 |
135 |
164 |
310 |
|
40 |
220 |
145 |
190 |
410 |
|
50 |
240 |
160 |
210 |
460 |
|
65 |
260 |
180 |
210 |
480 |
|
80 |
280 |
195 |
247 |
520 |
|
100 |
300 |
215 |
276 |
560 |
|
125 |
360 |
245 |
308 |
620 |
|
150 |
400 |
280 |
380 |
720 |
● 安装与维护
a) 安装三通球阀前必须先清理管道，不应有焊渣等杂物，以免刮伤封面。
b) 三通球阀可竖卧安装，切勿将执行器朝下安装。
c) 三通球阀法兰连接，采有标准JB81-59执行。 |
