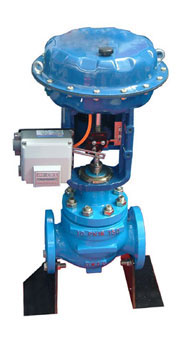

V51141/2/3精小型气动薄膜调节阀

● 概述

V51141/2/3系列精小型气动薄膜调节阀，具有外形小、体轻、精确和高效等特点，是符合IEC标准的新一代调节阀产品。它是我厂在综合了国内成熟的设计技术、丰富的制造经验以及国外的先进结构之基础上，而开发成功的新产品，其基本性能、技术参数和外形安装尺寸与CV3000型调节阀完全相同。

● 主要零件材料

阀体和阀盖：HT20-40、ZG25、ZG1Cr18Ni9、以Cr18Ni12Mo2Ti

阀内件：1Cr18Ni9（需要特殊材料或硬化处理，可与本厂商洽）

填料：聚四氟乙烯，柔性石墨，石棉编织填料

膜片：丁晴橡胶夹增强涤纶织物

压缩弹簧：60Si2Mo

膜盖：A3

衬套：石墨复合材料

垫片：橡胶石棉板，1Cr18Ni9石棉缠绕垫片

● 流量特性

理想的固有流量固有数据数（R：50）

开度%		0	10	20	30	40	50	60	70	80	90	100
流量系数%	直线特性	2	11.8	21.6	31.4	41.2	51	50.8	70.6	80.4	90.2	100
流量系数%	等百分比特性	2	2.96	4.37	6.47	9.56	14.1	20.9	30.9	45.7	67.6	100

● 主要技术性能指标

序号	技术性能	不带定位器	带定位器
1	基本误差	≤±5 %	≤±1%
2	回差	≤3%	≤1%
3	死区	≤3%	≤0.45
4	泄漏量	单座：≤10%阀额定容量套筒：≤10%阀额定容量
5	额定流量系数	≤±10%
6	固定流量特性	斜率±30%

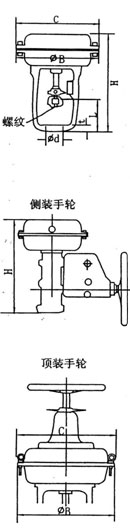

● 规格与技术参数

	型号	ZHA-2 ZHB-2							ZHA-3 ZHB-3						ZHA-4 ZHB-4
	对应CV3000型号	HA2D HA2R							HAJD HAJR						HA4D HA4R
	额定行程	16			25				40			60			100
	L	125	113	123		101		145		111		197	143		252	172
	H	334							407			459			612
	Φd	56							65			80			90
	L	22							36			30			35
	K	M8X1							M12X1.25			M14X1.5			M18X1.5
	Φβ	267							350						470
	C	281							363						520
	膜片有效面积Cm²	265							550						950
	气室最大容量Cm²	1100							3800		3400				10000
	弹簧范围Kpa	20～100或80～240
	零件材料	膜盖: 碳钢薄膜: 夹尼龙布丁晴橡胶推杆: 不锈钢支架: 铸铁HT20~40
	供气压力	140～400KP
	气源接管	M10X1
	环境温度	-30～+70℃
	重量 kg	15					25							35

说明: 尺寸L是供气压力为零;正作用执行机构的L是左面一个数字,反作用执行机构是右面一个字。

● 主要技术性能指标

序号	技术性能	不带定位器
1	基本误差	≤±5 %	≤±1%
2	回差	≤3%	≤1%
3	死区	≤3%	≤0.45
4	泄漏量	单座：≤10%阀额定容量套筒：≤10%阀额定容量
5	额定流量系数	≤±10%
6	固定流量特性	斜率±30%

● 外形尺寸及法兰连接尺寸

本产品的法兰连接尺寸符合国家标准GB9113~9119-89的规定。	DN	L			H		H1	φΒ
	DN	PN6 PN16	PN40	PN64	普通	高温	PN6	φΒ
	20	184	196	106	398	548	40	267
	25	184	197	210	450	560	40
	40	222	235	251	500	665	70
	50	254	267	286	500	670	80
	65	276	292	311	630	800	88	350
	80	298	317	337	635	810	98
	100	352	368	394	660	860	113
	150	451	473	508	785	1020	170
	200	543	568	650	1090	1740	220	470

● V51141系列气动单座调节阀允许压差表

开关方式	执行机构型号	弹簧范围KPa	气源压力 MPa	定位器	公称通径（阀座直径）mm
					20						25						32
					10		12	15	10			15	20		25
气关式	ZHA-2	20-100	0.14	有或无	6.4	6.19		3.96		2.23		3.96		2.23		0.633		0.38
		20-100	0.25	有	6.4	6.4		6.4		6.4		6.4		6.4		6.4		1.9
		80-100	0.4	有	6.4	6.4		6.4		6.4		6.4		6.4		6.4		5.7
气开式	ZHA-2	20-100	0.14	有或无	4.64	3.09		1.98		1.11		1.98		1.11		0.38		0.27
		40-200	0.25	有	6.4	6.4		5.94		3.34		5.94		3.34		1.9		1.2
		80-240	0.4	有	6.4	6.4		6.4		6.4		6.4		6.4		2.7		1.41

开关方式	执行机构型号	弹簧范围KPa	气源压力MPa	定位器	公称通径（阀座直径）mm
					40	50	65	80	100	150		100
					40	50	65	80	100	125	150	100
气关式	ZHA-2	20-100	0.14	有或无	0.27	0.16
		20-100	0.25	有	1.4	0.78
		80-240	0.4	有	4.1	2.1
	ZHA-3	20-100	0.14	有或无	0.48	0.28	0.17	0.12	0.07	0.04	0.03
		20-100	0.25	有	2.42	1.4	0.88	0.62	0.35	0.22	0.14
		80-240	0.4	有	4.0	4.0	2.65	1.87	1.05	0.67	0.41
气开式	ZHB-2	20-100	0.14	有或无	0.16
		40-200	0.25	有	0.53
		80-240	0.4	有	1.11
	ZHB-3	20-100	0.14	有或无	0.48	0.28	0.17	0.12	0.07	0.04	0.03
		40-200	0.25	有	2.10	1.91	0.51	0.22	0.28	0.18	0.14
		80-240	0.4	有	3.4	1.95	1.23	0.87	0.49	0.31	0.19
