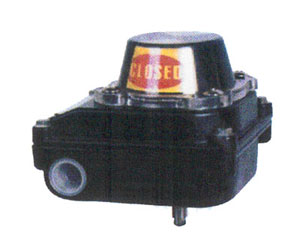

● 概述
2310N系列阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。该产品也可作为自控系统中重要阀门联锁保护及远程报警指示之用。
● 技术要求
防护等级:IP65(本质安全型)IP67(外壳防护型)
触点容量:6A/24V DC(直流)
10A/220V AC220V(交流) 2210N
环境温度:-35℃--+70℃
接线端口:2-G1/2”
旋转角度:0°--90°角行程
0°--180°(可调)
直线行程:10—100mm(直行程)
特殊可定制
位置指示:开—黄,关—红

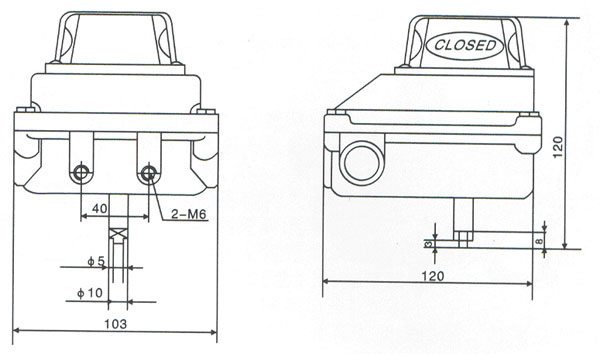

外形尺寸:120×120×103mm
重 量:约1.6Kg
● 工作原理
2000系列阀门限位开关箱检测的阀位转角位移,通过同轴连接件或反馈杆使传动轴产生旋转,让凸轮触动微型开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。
● 安全及使用
一、 让阀门走开关的位置,调节红色凸轮,使“关”开关有信号输出。
二、 让阀门走到开的位置,调节黄色凸轮,使“开”开关有信号输出。
三、 让阀门来回走几次,确定限位开头信号通断可靠。 |
